Отдавая дань моде, пневмоподвеска становится одной из атрибутик автомобиля.  Становится все более развито направление stance, при котором не владея пневмоподвеской, а допустим винтовой подвеской, использование автомобиля в повседневном режиме становится более затрудненное и дискомфортное.

Пневмоподвеску устанавливают не только ценители новых тюнинг направлений, так же она может быть очень полезной и в повседневной жизни обычного среднестатистического водителя.

Давай те же рассмотрим основные плюсы пневмоподвески:

  1. Возможность регулировать дорожный просвет (вы можете улучшить проходимость вашего автомобиля не смотря на его более низкий класс)
  2. Управляемость и крены(стоит отметить, что несмотря на плавность хода в отличии от пружин, вы можете в считанные секунды изменить поведение своего автомобиля, путем регулирования давления)
  3. Просадка при загруженности(вы можете отрегулировать высоту автомобиля не смотря на его загруженность)

К плюсам можно отнеси еще множество факторов удовлетворяющих запросы автовладельца.

К основным минусам  можно отнести:

  1. Затраты на первичную установку(так как ваш автомобиль, ранее не был укомплектован данной функцией, необходимо будет затратиться на приобретение всех агрегатов)
  2. Срок службы пневмоподвески из-за внешних факторов(морозы, реагенты и т.д) значительно меньше чем у пружин.

Основные типы пневмоподвески:

  1. Двухконтурная — возможность регулировать отдельно высоту передней и задней части автомобиля.
  2. Четырехконтурная — управление каждой пневмоподушкой отдельно, при этом они связаны друг с другом посредством электронного контроллера для динамического и статического управления(является более дорогим вариантом).

Что касаемо пневмоподушек, их тоже существует несколько типов:

  1. Более дорогим вариантом является подушки типа «бублик» так как наиболее устойчивы к нагрузкам, и обеспечивают лучшую управляемость(ход подвески более жесткий)



    Самые распространенные состоят из двух и трех звеньев. Три звена соответственно имеют более длинный ход, что позволит выше поднимать автомобиль.
  2. Тип «рукава» — наиболее дешевый вариант, ход подвески более мягкий, менее устойчивы к нагрузкам и окружающей среде.

Комплектующие пневмоподвески

  1. Пневмоподушки(бублики либо рукава)
  2. Ресивер(оптимальным является 12 литров)
  3. Компрессор(исходя из множества отзывов на сегодняшний день оптимальным считается модель Berkut r20)
  4. Пульт  управления — устройство с помощью которого вы сможете поднимать и занижать клиренс автомобиля, проще говоря это головное устройство которое отвечает за функции распределения сигналов на клапана. На сегодняшний день имеется множество выборов готовых пультов как под двух так и под четырехконтурную подвеску, с различными функциями от самых простых до более сложных беспроводных

  5. Блок клапанов — отвечает за подачу и сброс давления в системе. Можно изготовить своими руками либо купить уже готовый комплект.
  6. Манометры — необходимы для регулирования давления в системе. Бывают однострелочные и двустрелочные, также бывают электронные.
  7. Влагоотделитель — необходим для того, что бы несобералась дополнительная влага в системе.
  8. Реле давления
  9. Соединители и фитинги
  10. Обратный клапан
  11. Соединительные трубки +Армированный шланг(для компрессора)— бывают 6, 8 и 10 мм.
    Чем больше диаметр трубка, тем быстрее производится накачка подушек. Оптимальным является трубки 0,8мм.

Изготовление пневмостоек

Перед изготовлением пневмостоек, необходимо определится с выбором подушек, исходя из веса транспортного средства и диаметра пружин.

Так же нужно учитывать расположение пружины(отдельно от амортизатора, либо амортизатор в пружины).

Для легкового автомобиля самыми распространенными и универсальными считаются пневмоподушки Rubena 114х2, 114х3, 130х2 и 130х3.


Для более тяжелых транспортных средств подходят модель Dunlop 152х2, 152х3 и Rubena 170х2, 170х3.

Для изготовления пневмостоек нам понадобится выточенные флянцы и брекеты, под крепление пневмоподушки.

Флянец под сварку(для стойки,амортизатора).

В продаже на сайтах имеются уже готовые флянцы под диаметр пневмоподушки, а так же готовые полукомплекты. Флянцы под диаметр вашей подушки и стойки  можно заказать у токоря.

Брекет может быть глухого типа(фото №1)(если амортизатор находится отдельно от пневмоподушки), или с отверстием по центру(фото №2) для хвостовика амортизатора(если амортизатор находится в нутри подушки).

фото №1

фото №2

Со стойки срезается площадка под пружину и наваривается флянец под крепление подушки.

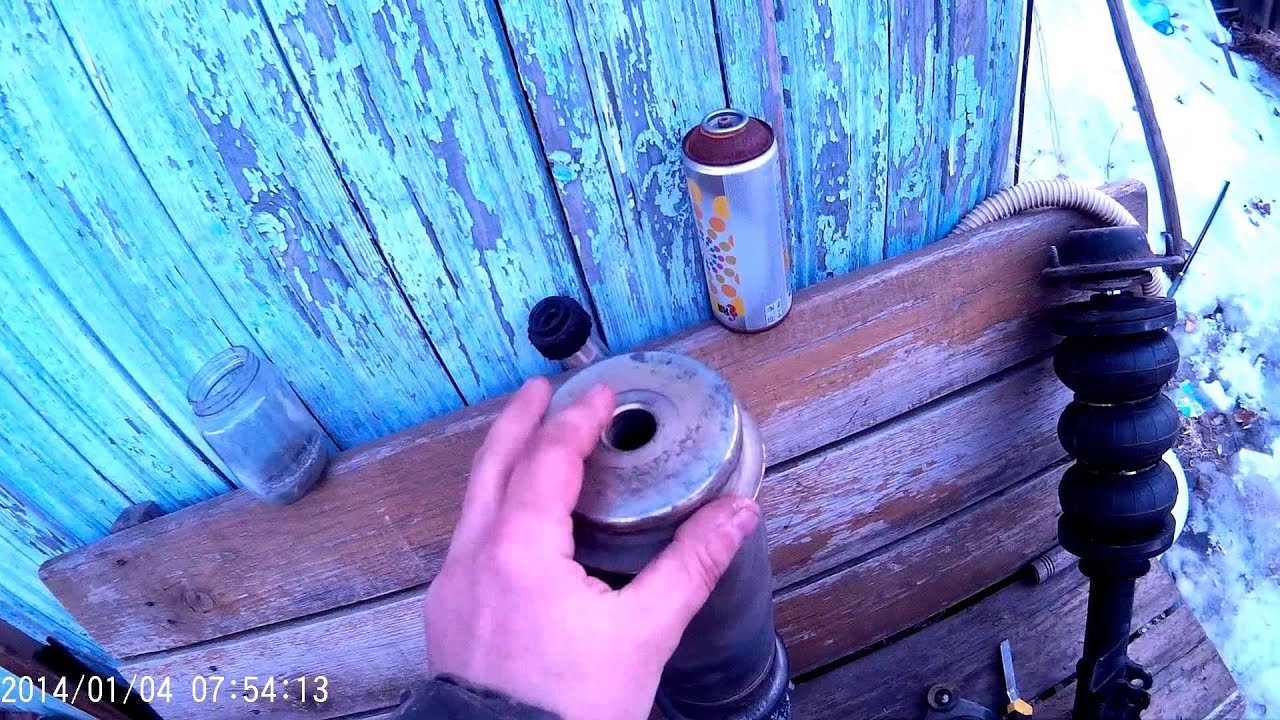

На подушку надевается брекет.

И затягивается к привареному флянцу на стойку, с помощью болтов. С верху на подушку так же надевается брекет и притягивается болтами к флянцу, с верху на шток надевается резиновый уплотнитель.

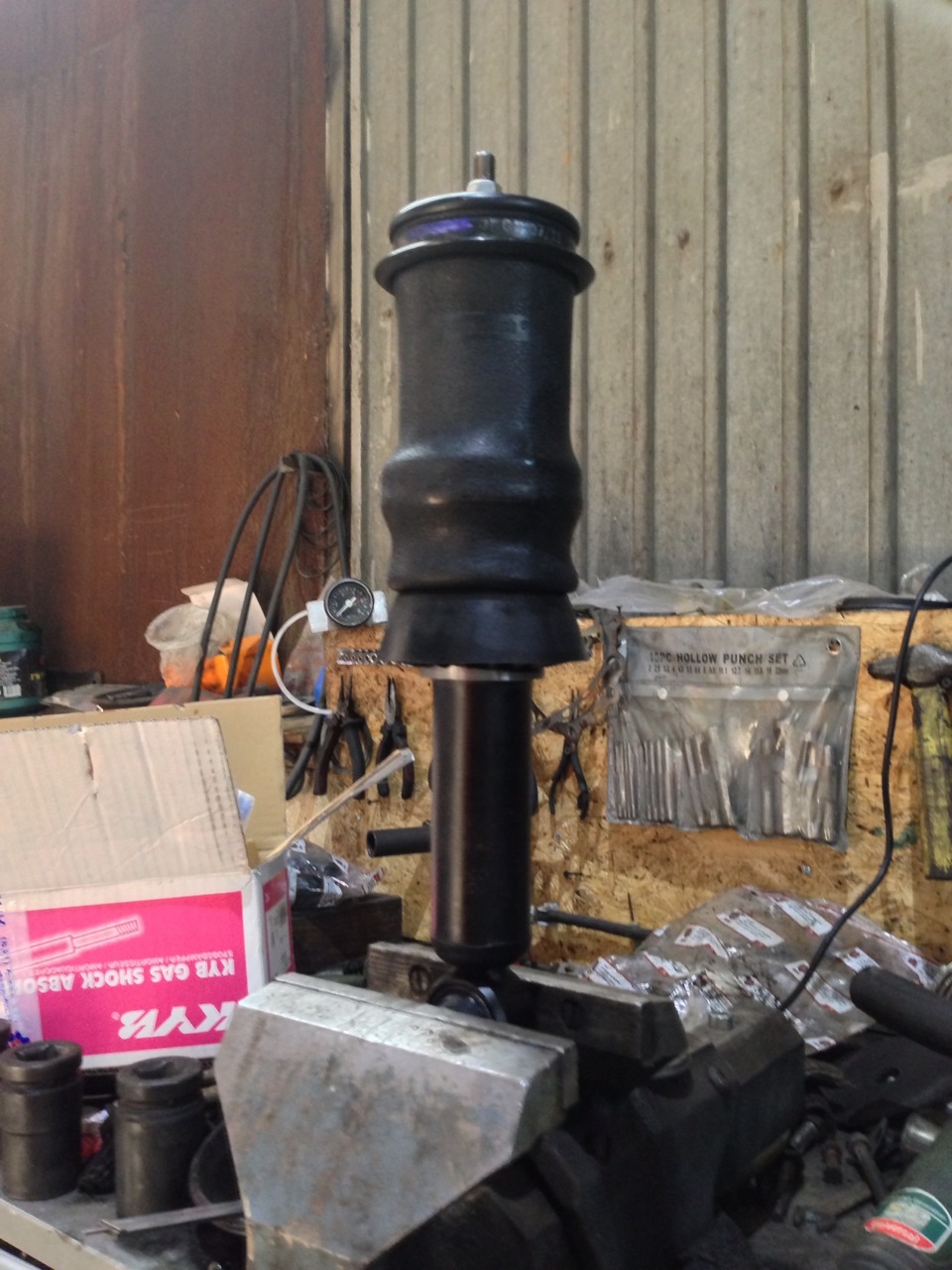

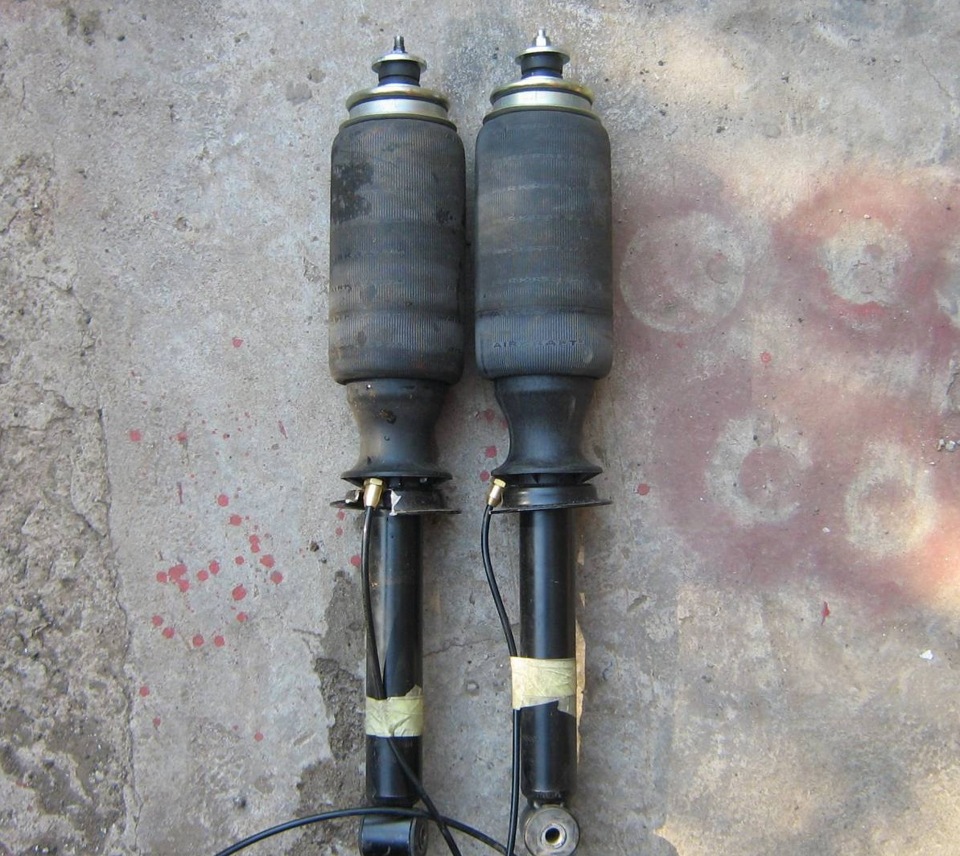

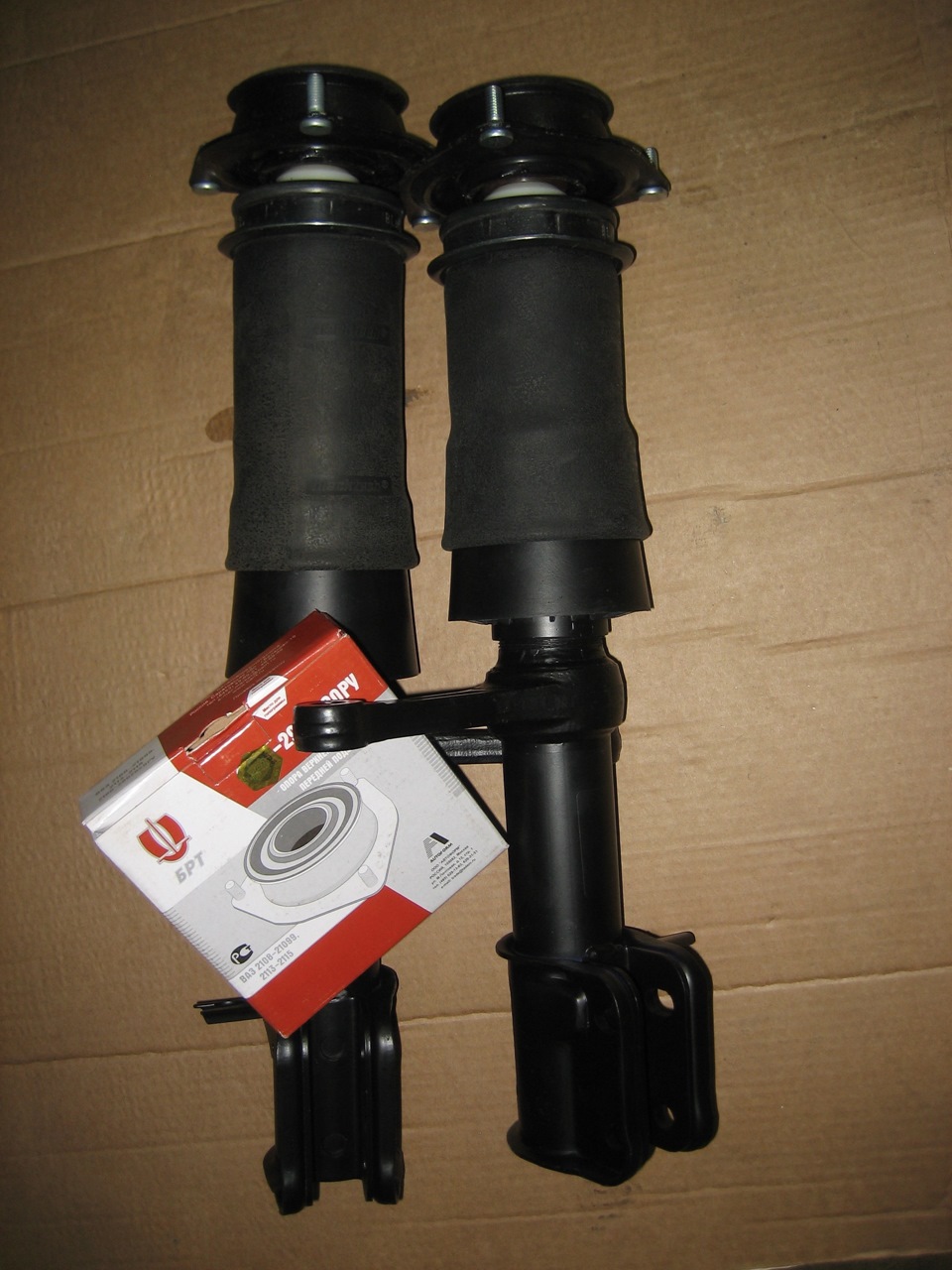

Готовая пневмостойка.

Если задние амортизаторы установлены в пружины,то процесс изготовления аналогичен.

Если задний амортизатор находится отдельно от пружины,то процесс изготовления становится проще. Наваривать уже ничего не придется.

Готовая задняя пневмоподушка(при условии если амортизатор находится отдельно).

После изготовления пневмостоек их необходимо проверить на утечку воздуха перед установкой. После проверки остается снять старую подвеску и установить новую,протянуть шланги, провода, и подключить  блоку управления.

Установление пневматической подвески в специализированных центрах обойдется не в малую сумму денег, готовые пневмокоплекты либо комплектующие, и установка собственноручно сэкономят вам как минимум половину бюджета.
